Hengqiang.

Desarrolla un ejemplo en el programa de Hengqiang a través de impresiones de pantalla y argumentando como construyes el tejido de punto propuesto.

El tejido de punto en máquinas Hengqiang se construye mediante un proceso de formación de bucles interconectados utilizando agujas, guiado por un sistema automatizado. Hengqiang es un fabricante de máquinas circulares y rectilíneas para tejido de punto, comúnmente usadas en la industria textil para producir telas elásticas como jersey, rib, interlock, entre otros.

 Alimentación del hilo: El hilo es alimentado a la máquina desde conos, pasando por tensores y guías hasta las agujas.

Formación del bucle: Las agujas (tipo latch needle) se mueven hacia arriba y hacia abajo mediante levas. Al subir, las agujas liberan el hilo viejo, y al bajar, atrapan el hilo nuevo formando un bucle que se entrelaza con el anterior.

Desplazamiento sincronizado: Las levas (cams) controlan el movimiento de las agujas, permitiendo la formación continua de bucles de forma sincronizada y ordenada.

Rotación del cilindro (en máquinas circulares): El cilindro donde están montadas las agujas gira, permitiendo que las agujas trabajen de manera continua a lo largo del perímetro, formando un tubo de tela.

Formación del tejido: A medida que se forman los bucles, la tela tejida se recoge hacia abajo. Esto crea un tejido flexible, con propiedades elásticas gracias a la estructura de punto.

Tipos de tejido: Cambiando la configuración de agujas y alimentadores, se pueden producir tejidos diferentes como:

• Jersey simple
• Rib (canalé)
• Interlock
• Piqué, entre otros.

Este diseño es un patrón pixelado de un perrito que se puede tejer en una máquina de tejido jacquard electrónico Hengqiang, utilizando un programa de diseño compatible (por ejemplo, HQ CAD o programas internos del software Hengqiang para máquinas jacquard).

Digitalizar el diseño (preparación de patrón)

• La imagen que proporcionaste ya está en formato de grilla o píxeles, ideal para jacquard.
• Cada cuadrado representa un punto del tejido (una aguja por fila y columna).

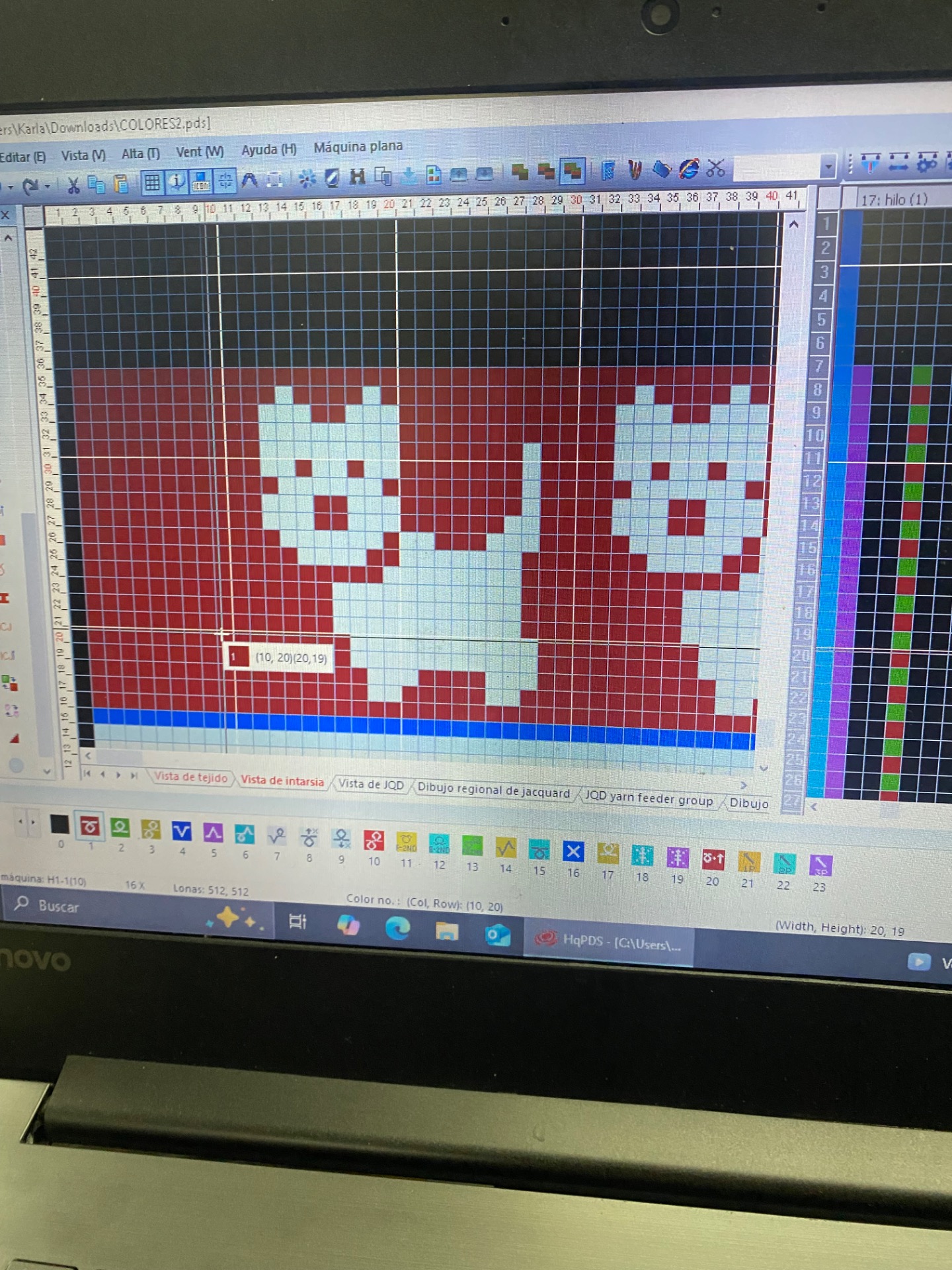

Abrir el software Hengqiang (o HQ Design Software)

• Abre el software de diseño jacquard de Hengqiang.
• Selecciona la opción de nuevo diseño o "New Pattern".

Importar o redibujar el patrón

• Puedes:

• Importar la imagen como referencia (si el software lo permite) y redibujar el diseño usando la herramienta de dibujo pixelado del software.
• O redibujarlo manualmente cuadrícula por cuadrícula.
•
  Cada color en el diseño representa un hilo distinto:

• Gris: fondo
• Blanco: cuerpo del perro
• Negro: ojos, nariz, boca
• Rojo: collar

Asignar colores a cada hilo (alimentador)

• Asigna un color por alimentador:

• Alimentador 1: blanco
• Alimentador 2: gris
• Alimentador 3: negro
• Alimentador 4: rojo

Definir el tipo de tejido base

• Selecciona tejido base en punto jersey si estás usando una máquina monofrontura.
• El diseño se tejerá por selección de agujas en cada pasada, con cada hilo según el color que se deba tejer.

Programar la secuencia de pasadas

• El software generará el archivo de agujas (con la posición de subida y bajada de cada aguja).
• El sistema determina qué aguja forma un bucle de qué color según la imagen pixelada.

Guardar y transferir a la máquina

• Guarda el archivo en el formato que la máquina Hengqiang reconoce (por ejemplo, .DAT o .PAT, según el modelo).
• Transfiérelo a través de USB o red al controlador de la máquina.

Montaje y prueba en la máquina

• Carga el archivo en la pantalla de control de la máquina Hengqiang.
• Monta los conos de hilo en el orden correcto.

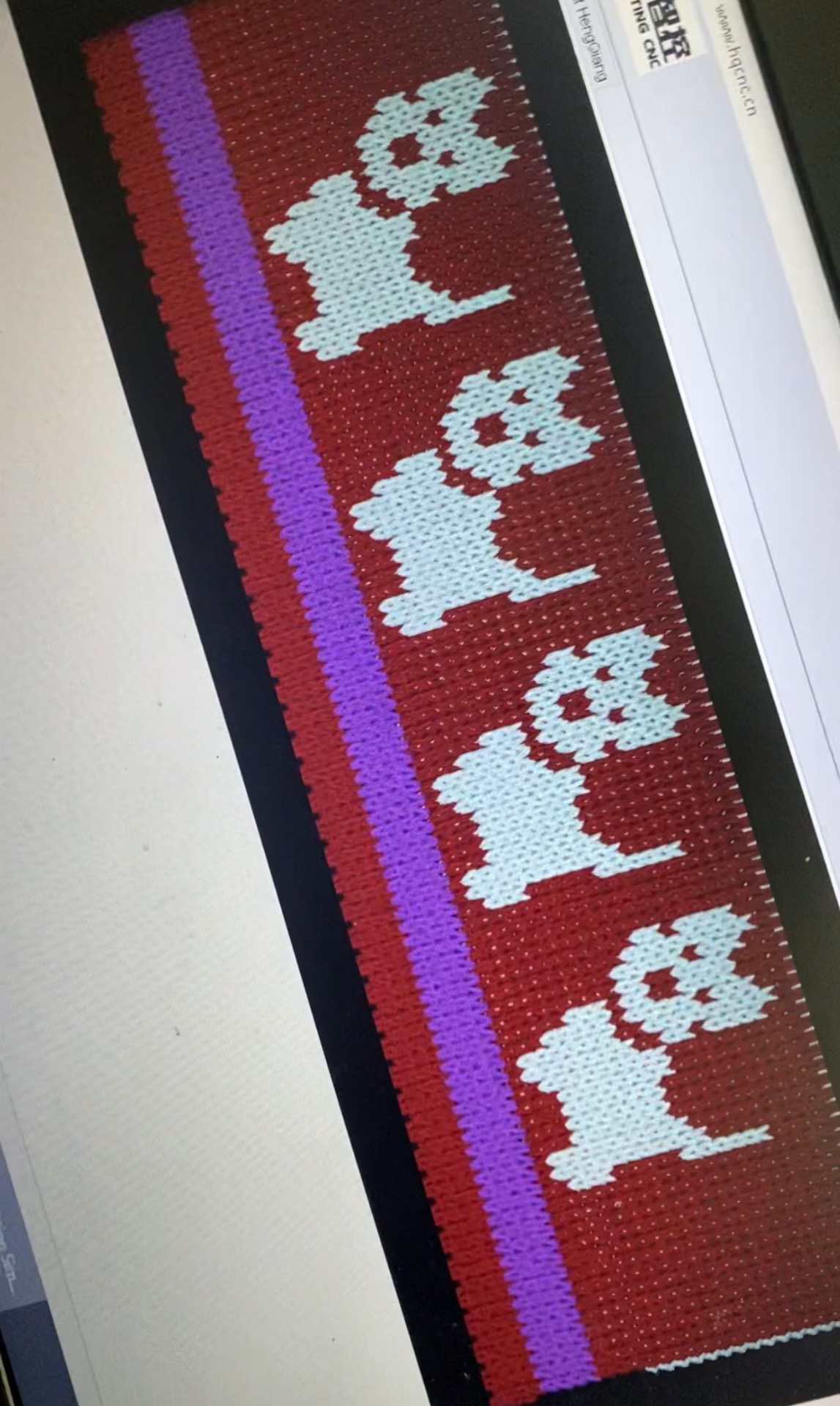

• Realiza una prueba en tela de descarte para verificar que los colores y el diseño aparecen correctamente.

Relación con el tejido de punt
 Cada cuadrado representa una malla (punto):

• El diseño está en formato de cuadrícula (grilla), que equivale a la estructura del tejido de punto, donde cada celda representa una aguja y una hilera de hilo.
• Esto se traduce directamente al lenguaje de la máquina: si una celda está "activada" con un color, significa que esa aguja debe tejer con ese hilo en esa fila.

Técnica jacquard en punto:
 Este diseño es típico para tejido de punto jacquard, donde diferentes colores de hilo forman un dibujo en la tela.

• Las máquinas Hengqiang seleccionan agujas específicas para tejer con colores distintos, creando el diseño a través de bucles de hilos coloreados.
   Base de tejido de punto (jersey):
• Aunque el diseño final muestra una imagen, la estructura de la tela sigue siendo tejido de punto, es decir, está formada por bucles interconectados, lo que da elasticidad y suavidad.
   Automatización del diseño:
• Este tipo de diseño pixelado puede ser interpretado por software y máquinas automáticas, convirtiéndose en instrucciones para el tejido de punto programado.
